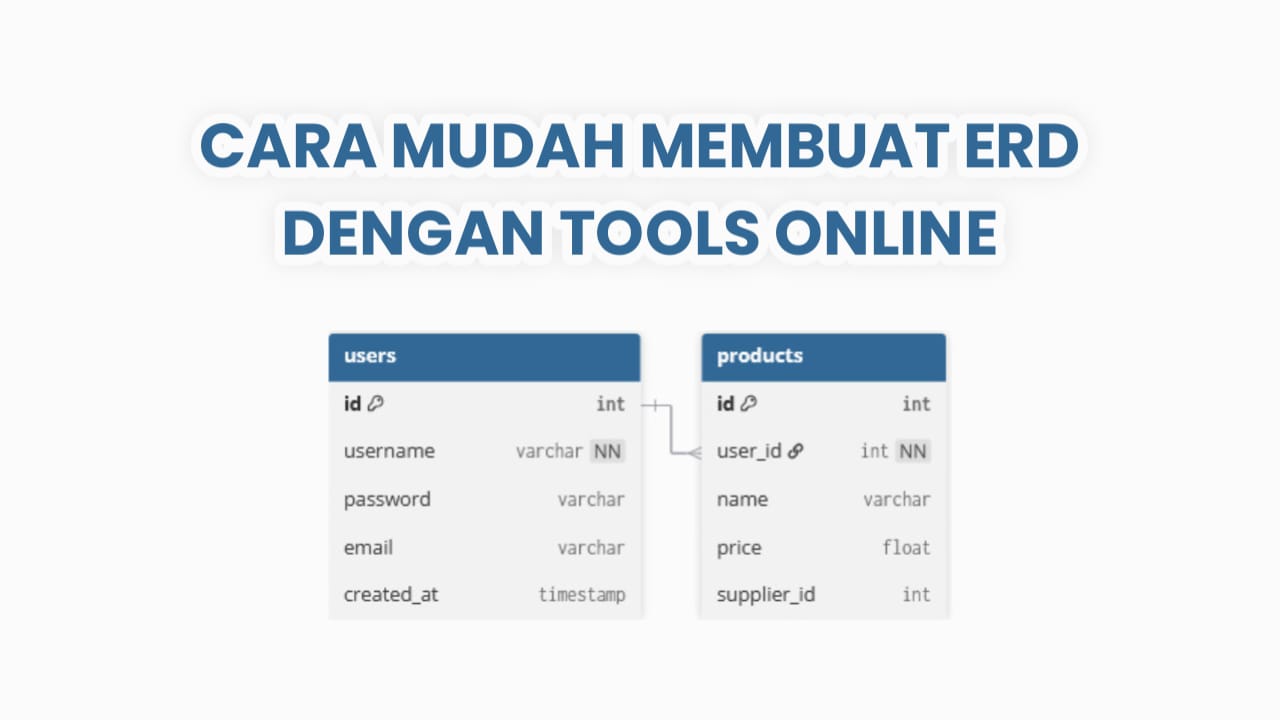

Dalam dunia pengembangan software dan database, Entity-Relationship Diagram (ERD) adalah fondasi visual untuk merancang struktur data. ERD yang baik memastikan sistem data terorganisir, efisien, dan mudah dipahami. Namun, banyak tools ERD memerlukan waktu lama untuk setup atau antarmuka yang rumit.
Inilah mengapa membuat ERD dengan dbdiagram.io menjadi pilihan yang sangat populer. Dbdiagram.io adalah tools berbasis web yang revolusioner. Daripada menggunakan drag-and-drop yang memakan waktu, tools ini memungkinkan Anda merancang ERD hanya dengan menulis kode sederhana (DSL—Domain Specific Language). Artikel ini akan memberikan panduan langkah demi langkah tentang cara mudah membuat ERD dengan dbdiagram.io, mulai dari setup hingga mengekspor hasil diagram yang profesional.
Langkah 1: Memahami Prinsip Dasar dbdiagram.io
Sebelum memulai praktik membuat ERD dengan dbdiagram.io, pahami dulu filosofi utamanya: Code to Diagram. Anda tidak akan menggambar, tetapi menulis.
1. Keunggulan Sintaksis DSL
Dbdiagram.io menggunakan sintaksis yang sangat intuitif dan bersih. Anda hanya perlu mendefinisikan table dan column dengan tipe datanya, kemudian menentukan relationship di antara mereka. Keuntungan utama dari pendekatan ini adalah:
- Kecepatan: Jauh lebih cepat daripada menggambar manual.
- Versi Kontrol: Kode DSL dapat disimpan dan di-track menggunakan sistem kontrol versi seperti Git, mirip dengan kode software (Pelajari lebih lanjut tentang [Penggunaan Git untuk Pengembang]).
- Keterbacaan: Kode mentah lebih mudah ditinjau oleh tim.
2. Memulai Proyek Baru
- Buka situs web resmi dbdiagram.io (tautan eksternal: https://dbdiagram.io/d).
- Anda dapat langsung memulai di editor yang tersedia di sisi kiri. Diagram akan secara otomatis dirender di sisi kanan secara real-time.
Langkah 2: Cara Mudah Membuat ERD dengan dbdiagram.io (Sintaks Inti)
Fokus utama dalam membuat ERD dengan dbdiagram.io adalah mendefinisikan table dan relationship.
1. Mendefinisikan Table dan Kolom
Untuk mendefinisikan table baru, gunakan kata kunci Table diikuti nama table dalam kurung kurawal.
Table users {
id int [pk, increment]
username varchar [unique, not null]
email varchar
created_at timestamp
}
Table products {
id int [pk]
name varchar
price float
supplier_id int
}- Keterangan: Anda dapat menambahkan properti kolom seperti
pk(Primary Key),unique,not null, atauincrement(auto-increment) di dalam kurung siku[].
2. Mendefinisikan Relationship (Relasi)
Setelah table dibuat, Anda perlu menghubungkannya. Membuat ERD dengan dbdiagram.io mendukung empat jenis relasi utama:
| Simbol | Relasi | Deskripsi |
|---|---|---|
| > | Satu ke Banyak (1:N) | Paling umum, misal: Satu Pengguna punya Banyak Postingan. |
| \< | Banyak ke Satu (N:1) | Kebalikan dari 1:N. |
| – | Satu ke Satu (1:1) | Misal: Satu Pengguna hanya punya Satu Profil Detail. |
| \<> | Banyak ke Banyak (N:N) | Membutuhkan junction table. |
Contoh Relasi 1:N:
Ref: products.supplier_id > suppliers.id(Artinya: Kolom supplier_id di table products mereferensi id di table suppliers dengan relasi Satu ke Banyak.)
Langkah 3: Optimasi dan Ekspor Diagram ERD
Setelah Anda selesai mendefinisikan semua table dan relationship, Anda dapat menggunakan beberapa fitur tambahan:
1. Menambahkan Note dan Komentar
Anda dapat menambahkan note atau komentar untuk menjelaskan table atau column tertentu, yang akan muncul di diagram.
Table posts {
// Post ID adalah Kunci Utama
id int [pk]
title varchar
}2. Ekspor Hasil Diagram
Dbdiagram.io menawarkan opsi ekspor yang fleksibel:
- Export to PNG/SVG: Untuk menyalin gambar diagram ke dalam dokumen atau presentasi.
- Export to SQL DDL: Salah satu fitur terkuat! Anda dapat mengunduh kode DSL Anda dalam format SQL Data Definition Language, yang siap diimpor ke database sungguhan (seperti MySQL atau PostgreSQL), menghemat waktu dalam penyiapan database.
Dengan mengikuti panduan cara mudah membuat ERD dengan dbdiagram.io ini, Anda dapat merancang database yang kompleks dalam hitungan menit, bukan jam.
Baca juga: Mengenal Beragam Jenis Bahasa Pemrograman Komputer dan Fungsinya
Kesimpulan: Efisiensi Maksimal dalam Perancangan Database
Membuat ERD dengan dbdiagram.io telah menetapkan standar baru untuk efisiensi perancangan database. Dengan beralih dari drag-and-drop yang lambat ke pendekatan code-first menggunakan DSL yang ringkas, developer dapat fokus pada logika struktural data alih-alih pada alat menggambar. Kemudahan export ke kode SQL menjadikannya tools yang sangat berharga dalam alur kerja pengembangan modern. Jika Anda mencari cara cepat dan profesional untuk membuat diagram ERD, dbdiagram.io adalah solusi yang patut Anda coba sekarang juga.
